Изготовление рвд

    Рукав высокого давления РВД — это гибкая часть трубопровода, которая используется в гидравлических коммуникациях для стыковки подвижных элементов и подвода к ним рабочих жидкостей (машинное масло, смазки и т. д.). Из названия понятно, что такие изделия способны выдерживать высокие показатели давления. Они способствуют снижению вибрационных воздействий на конкретные детали гидроконструкций.

      Перед тем как приступить к изготовлению рукавов высокого давления РВД, необходимо произвести подготовительные работы. Подготовка к производству РВД включает в себя:

  • - подбор конструктивных элементов для выполнения таких шлангов;
  • - настройка производственного оборудования.

      Далее необходимо ориентируясь на размеры фитинга, подобрать специальные детали — кулачки для обжима. После подготовки обжимных кулачков производится настройка обжимного пресса на нужный диаметр.

   Следующий этап подготовка отрезного станка и  резка рукава высокого давления. Это необходимый процесс, посредством которого получают изделия необходимой длины. Срез, выполненный при помощи такого станка, получается максимально ровным, что является очень важным для дальнейших манипуляций. В случае необходимости торцы РВД дополнительно зачищаются.

     Затем необходимо удалить со шланга наружный слой, который состоит из резины. Удаление резиновой прослойки выполняется до оплётки посредством специального станка, который называется окорочным (зачистка не требуется для рукавов 1SN, 2SN).

Параллельно с удалением резинового слоя собирается муфта ниппельного типа. Далее, эту соединительную деталь надевают на шланг высокого давления, а затем вставляются фитинги необходимых размеров, подобранные ранее для конкретного РВД. В конце производится установка обжимных кулачков в обжимной аппарат. Таким образом, выполняются подготовительные работы к производству рукавов высокого давления.

       После того как подготовительные работы позади, можно приступать непосредственно к производству рукавов высокого давления РВД. Основным этапом изготовления этих изделий является обжим, который проводится на обжимном прессе. Мы применяем продольный

метод обжима РВД Этот вариант обжима РВД применяется, как правило, в более развитых европейских странах, однако, и в России он также встречается.   Технология производства в этом случае подразумевает использование муфты, которая имеет кольцевые зубцы. Кольцевые зубцы располагаются с обратной стороны детали, что позволяет крепко зафиксировать шланг при обжиме.

    Испытания РВД на стенде являются заключительным этапом изготовления РВД. Это связано с тем, что готовая продукция должна в обязательном порядке проверяться на качество. Такая проверка позволяет своевременно выявить некачественные шланги. Рукава высокого давления должны соответствовать существующим государственным стандартам.

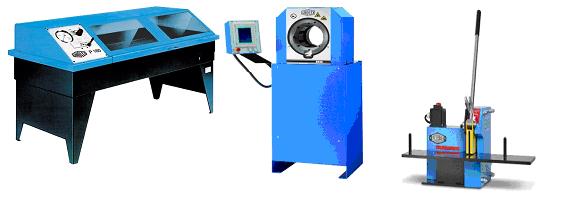

       Все операции по изготовлению РВД осуществляются на оборудовании UNIFLEX  (Германия).
